玻璃钢天线罩的制作方法

2019-11-02 17:10:04 256



玻璃钢天线罩的制作方法与工艺


  本实用新型涉及天线罩技术领域,具体为玻璃钢天线罩。

  背景技术:

  天线罩是保护天线系统免受外部环境影响的结构物,它在电气性能上具有良好的电磁波穿透特性,机械性能上能经受外部恶劣环境的作用,室外天线通常置于露天工作,直接受到自然界中暴风雨、冰雪、沙尘以及太阳辐射等的侵袭,致使天线精度降低、寿命缩短和工作可靠性差,因此需要天线罩对天线进行保护,现有的天线罩结构简单,在长时间使用下容易变形,在恶劣环境下使用时会严重影响其自身的使用寿命,适用性低。

  技术实现要素:

  本实用新型的目的在于提供玻璃钢天线罩,具备适用性高的优点,解决了天线罩适用性低的问题。

  为实现上述目的,本实用新型提供如下技术方案:玻璃钢天线罩,包括下罩盖和盖板,所述下罩盖位于盖板的下方,所述盖板包括隔热层,所述隔热层的顶部设置有聚氯乙烯层,所述聚氯乙烯层远离隔热层的一侧设置有耐高温改性PP层,所述耐高温改性PP层远离聚氯乙烯层的一侧设置有无碱玻璃纤维层,所述无碱玻璃纤维层远离耐高温改性PP层的一侧设置有粘接层,所述粘接层远离无碱玻璃纤维层的一侧设置有树脂层,所述盖板顶部的两侧均开设有卡槽,所述卡槽内腔两侧的顶部均固定连接有凸块,所述盖板底部的两侧均固定连接有短杆,所述短杆远离盖板的一端延伸至卡槽的内腔,所述短杆位于卡槽内腔的一端固定连接有卡块。

  优选的,所述卡槽内腔的底部固定连接有缓冲垫,所述缓冲垫的顶部与卡块的底部接触。

  优选的,所述盖板的顶部设置有刻度,所述刻度每格的距离为一毫米。

  优选的,所述聚氯乙烯层的厚度为零点四毫米至一毫米之间。

  优选的,所述耐高温改性PP层的厚度为零点七毫米至一点二毫米之间。

  与现有技术相比,本实用新型的有益效果如下:

  1、本实用新型通过粘接层的设置能够使无碱玻璃纤维层和树脂层紧密的粘接在一起,连接稳固,隔热层的设置增强了天线罩的隔热性能,通过聚氯乙烯层、耐高温改性PP层、无碱玻璃纤维层和树脂层的配合能够使天线罩具有优越的耐紫外线吸收、耐老化、耐高温、耐冲击性、绝缘性好、抗龟裂、抗腐蚀和机械强度高等优点,在恶劣的环境下使用不会变形,不会出现脱落和起皱纹情况的发生,增强了天线罩的适用性。

  2、本实用新型通过短杆和卡块的配合方便与卡槽进行卡接,凸块的设置能够将卡块限制在卡槽的内腔,从而能够使盖板和下罩盖进行固定,连接稳固,不需要通过螺钉进行连接,增加了天线罩的美观性,缓冲垫的设置能够对卡块进行缓冲保护,刻度的设置方便使用者控制天线罩的使用长度。

  技术特征:

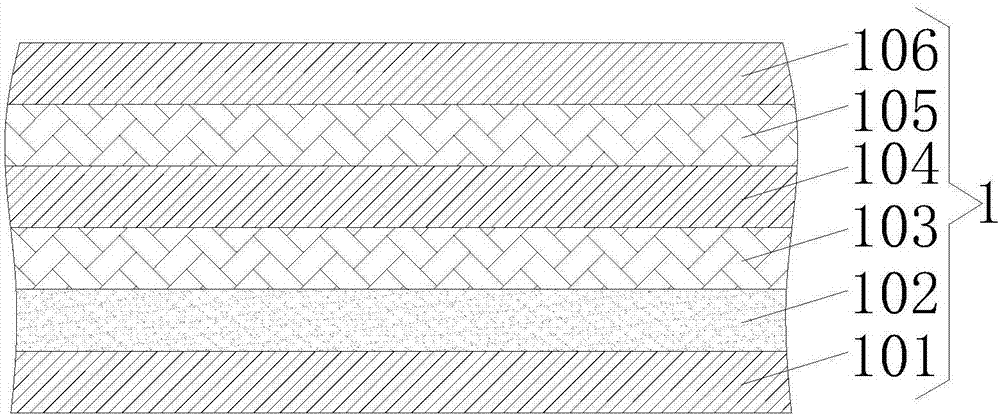

  1.玻璃钢天线罩,包括下罩盖(1)和盖板(2),其特征在于:所述下罩盖(1)位于盖板(2)的下方,所述盖板(2)包括隔热层(101),所述隔热层(101)的顶部设置有聚氯乙烯层(102),所述聚氯乙烯层(102)远离隔热层(101)的一侧设置有耐高温改性PP层(103),所述耐高温改性PP层(103)远离聚氯乙烯层(102)的一侧设置有无碱玻璃纤维层(104),所述无碱玻璃纤维层(104)远离耐高温改性PP层(103)的一侧设置有粘接层(105),所述粘接层(105)远离无碱玻璃纤维层(104)的一侧设置有树脂层(106),所述盖板(2)顶部的两侧均开设有卡槽(3),所述卡槽(3)内腔两侧的顶部均固定连接有凸块(4),所述盖板(2)底部的两侧均固定连接有短杆(5),所述短杆(5)远离盖板(2)的一端延伸至卡槽(3)的内腔,所述短杆(5)位于卡槽(3)内腔的一端固定连接有卡块(6)。

  2.根据权利要求1所述的玻璃钢天线罩,其特征在于:所述卡槽(3)内腔的底部固定连接有缓冲垫(7),所述缓冲垫(7)的顶部与卡块(6)的底部接触。

  3.根据权利要求1所述的玻璃钢天线罩,其特征在于:所述盖板(2)的顶部设置有刻度(8),所述刻度(8)每格的距离为一毫米。

  4.根据权利要求1所述的玻璃钢天线罩,其特征在于:所述聚氯乙烯层(102)的厚度为零点四毫米至一毫米之间。

  5.根据权利要求1所述的玻璃钢天线罩,其特征在于:所述耐高温改性PP层(103)的厚度为零点七毫米至一点二毫米之间。

  技术总结

  本实用新型公开了玻璃钢天线罩,包括下罩盖和盖板,所述下罩盖位于盖板的下方,所述下盖板包括隔热层,所述隔热层的顶部设置有聚氯乙烯层,所述聚氯乙烯层远离隔热层的一侧设置有耐高温改性PP层,所述耐高温改性PP层远离聚氯乙烯层的一侧设置有无碱玻璃纤维层,所述无碱玻璃纤维层远离耐高温改性PP层的一侧设置有粘接层。本实用新型通过聚氯乙烯层、耐高温改性PP层、无碱玻璃纤维层和树脂层的配合能够使天线罩具有优越的耐紫外线吸收、耐老化、耐高温、耐冲击性、绝缘性好、抗龟裂、抗腐蚀和机械强度高等优点,在恶劣的环境下使用不会变形,不会出现脱落和起皱纹情况的发生,增强了天线罩的适用性。
