碳纤维增强复合材料（Carbon Fiber Reinforced Polymer, CFRP）是高端无人机的核心材料，广泛应用于竞速、航拍、军用及工业无人机领域。以下是关于碳纤维无人机外壳的深度解析：
1. 为什么选择碳纤维？
（1）核心优势
超轻量化：密度仅 1.5~1.6 g/cm³（比铝合金轻40%），显著提升续航和机动性。
超高强度：抗拉强度 500~700 MPa（T300级），比钢强5倍。
卓越刚性：高模量碳纤维（如T700）可减少飞行形变，提升稳定性。
耐腐蚀 & 耐高温：不受潮湿、盐雾影响，短期耐温 200°C+。
（2）典型应用场景

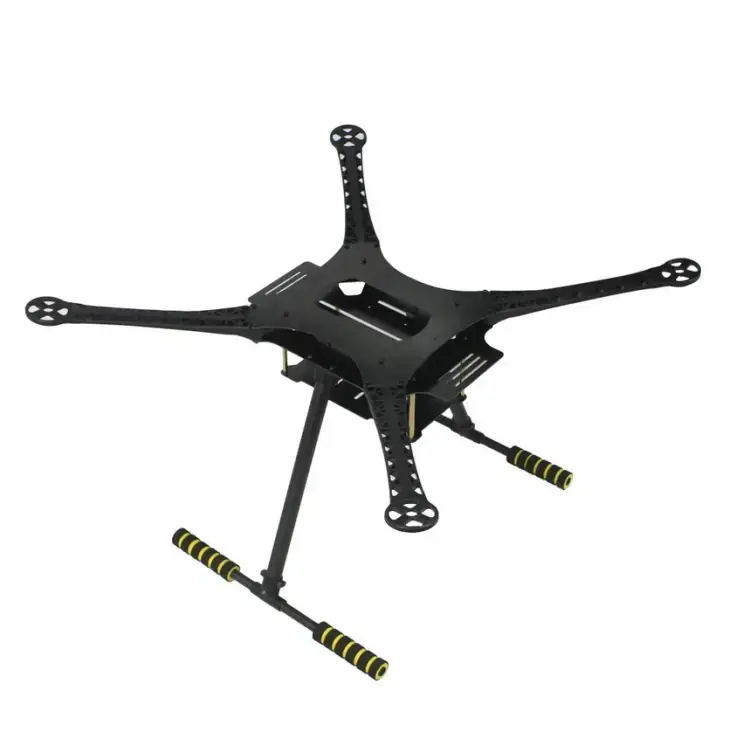

竞速无人机（FPV）：如 iFlight、TBS 等品牌，依赖碳纤维机架实现高推重比。
专业航拍机：大疆 Inspire 3（碳纤维机身 + 镁合金关节）。
军用/工业无人机：如 MQ-9 Reaper 的机翼采用CFRP。
2. 碳纤维外壳的制造工艺
（1）主流成型技术
| 工艺 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 预浸料热压成型 | 高端机型（如大疆） | 强度最高，精度优 | 设备成本高，周期长 |
| 真空袋压（VAR） | 小批量定制 | 成本较低，适合复杂结构 | 强度略低于热压罐 |
| 模压成型 | 批量生产（如竞速机架） | 效率高，一致性佳 | 模具投资大 |
| 3D打印碳纤维 | 原型设计、非承力部件 | 快速成型，设计自由 | 强度低，仅限辅助件 |
（2）关键制造步骤
材料选择：
碳纤维布（T300/T700/T800）+ 环氧树脂（或高温树脂）。
铺层设计：
采用 0°、±45°、90°交叉叠层 以优化各向强度。
固化成型：
热压罐（120~180°C，高压）或真空袋固化。
后处理：
CNC精加工、喷涂耐磨涂层（如聚氨酯）。
3. 碳纤维 vs. 其他材料对比
| 特性 | 碳纤维 | 玻璃钢 | 铝合金 | PC塑料 |
|---|---|---|---|---|
| 密度 (g/cm³) | 1.5~1.6 | 1.8~2.1 | 2.7~2.9 | 1.2~1.4 |
| 抗拉强度 (MPa) | 500~700 | 300~500 | 200~400 | 50~70 |
| 刚性 (GPa) | 70~200 | 20~40 | 69~79 | 2~3 |
| 成本 | $$$$ | $$ | $$$ | $ |
| 抗冲击性 | 中（脆性） | 中低 | 高 | 极高 |
4. 碳纤维外壳的挑战与解决方案
（1）导电性干扰信号
问题：碳纤维导电，可能屏蔽GPS/图传信号。
解决方案：
天线外置或镂空设计（如大疆 Mavic 3 的顶部镂空）。
局部贴铜箔屏蔽敏感电路。
（2）脆性 & 抗冲击不足
问题：碰撞易分层开裂（尤其机臂连接处）。
改进方案：
结合 凯夫拉纤维 或 钛合金补强件。
采用 蜂窝夹层结构 提升吸能性。
（3）高成本
降本策略：
混合材料（如碳纤维 + 玻纤局部替代）。
优化铺层（减少冗余层数）。
总结：碳纤维是无人机外壳的“性能天花板”
适合场景：高端竞速、专业航拍、军用/工业无人机。
替代方案：预算有限时可选择 玻纤增强尼龙 或 碳纤维混合结构。
核心建议：
优先优化 铺层设计 和 局部补强，平衡强度与成本。
批量生产推荐 模压成型，原型开发可用 真空袋压。
碳纤维外壳虽成本高昂，但其轻量化、高强度和长寿命的特性，使其在高端无人机领域不可替代。
